[ Data Input ]
Class SocietyLiquid /
Design Density
kg/ｍ³		MaterialHead TypeDesign Internal
Pressure
Po, MARVS(bar.g)		Design External
Pressure
Pe (bar.g)		Corrosion
Allowance
CA (mm)		BOR Limit
(%/day)		Insulation Thk.
tInsu (mm)		Vacuum Ring
Pitch VRPM(mm)		Allowable Stress
f=Min(Rm/A, Re/B)		Calc

kg/ｍ³
f = Min(640/3.0, 400/1.5)
f = 213.3 MPa		f = Min(640/3.0, 400/1.5)
f = 213.3		SAVE
Tank Dia. (mm)

j =0, Sy =400.0, ttc =6.25, Ro =2007.0,Do =4014.0, Do/t= 642.24 < 2000 OK, Mx=[31.2503], Ch=[0.0294], Fhe=[14.6256], Fic=[14.6256], FS=[2.0], Pa_div2=[0.0228] Mpa
j =1, Sy =400.0, ttc =6.75, Ro =2407.5,Do =4815.0, Do/t= 713.33 < 2000 OK, Mx=[27.4557], Ch=[0.0337], Fhe=[15.1009], Fic=[15.1009], FS=[2.0], Pa_div2=[0.0212] Mpa
j =2, Sy =400.0, ttc =7.25, Ro =2908.0,Do =5816.0, Do/t= 802.21 < 2000 OK, Mx=[24.1047], Ch=[0.0386], Fhe=[15.4105], Fic=[15.4105], FS=[2.0], Pa_div2=[0.0192] Mpa
j =3, Sy =400.0, ttc =7.75, Ro =3008.5,Do =6017.0, Do/t= 776.39 < 2000 OK, Mx=[22.9215], Ch=[0.0407], Fhe=[16.794], Fic=[16.794], FS=[2.0], Pa_div2=[0.0216] Mpa
j =4, Sy =400.0, ttc =9.25, Ro =3760.0,Do =7520.0, Do/t= 812.97 < 2000 OK, Mx=[18.7674], Ch=[0.0503], Fhe=[19.8167], Fic=[19.8167], FS=[2.0], Pa_div2=[0.0244] Mpa
j =5, Sy =400.0, ttc =10.25, Ro =4011.0,Do =8022.0, Do/t= 782.63 < 2000 OK, Mx=[17.2615], Ch=[0.055], Fhe=[22.4894], Fic=[22.4894], FS=[2.0], Pa_div2=[0.0287] Mpa
j =6, Sy =400.0, ttc =10.25, Ro =4011.0,Do =8022.0, Do/t= 782.63 < 2000 OK, Mx=[17.2615], Ch=[0.055], Fhe=[22.4894], Fic=[22.4894], FS=[2.0], Pa_div2=[0.0287] Mpa
j =7, Sy =400.0, ttc =10.25, Ro =4136.0,Do =8272.0, Do/t= 807.02 < 2000 OK, Mx=[16.9987], Ch=[0.0559], Fhe=[22.1667], Fic=[22.1667], FS=[2.0], Pa_div2=[0.0275] Mpa
j =8, Sy =400.0, ttc =10.75, Ro =4261.5,Do =8523.0, Do/t= 792.84 < 2000 OK, Mx=[16.3524], Ch=[0.0582], Fhe=[23.5079], Fic=[23.5079], FS=[2.0], Pa_div2=[0.0297] Mpa
j =9, Sy =400.0, ttc =11.25, Ro =4512.0,Do =9024.0, Do/t= 802.13 < 2000 OK, Mx=[15.5349], Ch=[0.0615], Fhe=[24.5312], Fic=[24.5312], FS=[2.0], Pa_div2=[0.0306] Mpa
j =10, Sy =400.0, ttc =12.75, Ro =5013.5,Do =10027.0, Do/t= 786.43 < 2000 OK, Mx=[13.8434], Ch=[0.0695], Fhe=[28.2665], Fic=[28.2665], FS=[2.0], Pa_div2=[0.0359] Mpa
j =11, Sy =400.0, ttc =13.25, Ro =5264.0,Do =10528.0, Do/t= 794.57 < 2000 OK, Mx=[13.2526], Ch=[0.0727], Fhe=[29.2983], Fic=[29.2983], FS=[2.0], Pa_div2=[0.0369] Mpa
j =12, Sy =400.0, ttc =13.75, Ro =5514.5,Do =11029.0, Do/t= 802.11 < 2000 OK, Mx=[12.7105], Ch=[0.0758], Fhe=[30.2544], Fic=[30.2544], FS=[2.0], Pa_div2=[0.0377] Mpa
j =13, Sy =400.0, ttc =13.75, Ro =5639.5,Do =11279.0, Do/t= 820.29 < 2000 OK, Mx=[12.5689], Ch=[0.0767], Fhe=[29.9333], Fic=[29.9333], FS=[2.0], Pa_div2=[0.0365] Mpa
j =14, Sy =400.0, ttc =14.75, Ro =6015.5,Do =12031.0, Do/t= 815.66 < 2000 OK, Mx=[11.75], Ch=[0.0824], Fhe=[32.3101], Fic=[32.3101], FS=[2.0], Pa_div2=[0.0396] Mpa
j =15, Sy =400.0, ttc =15.75, Ro =6266.5,Do =12533.0, Do/t= 795.75 < 2000 OK, Mx=[11.1408], Ch=[0.0871], Fhe=[35.0289], Fic=[35.0289], FS=[2.0], Pa_div2=[0.044] Mpa
j =16, Sy =400.0, ttc =14.75, Ro =6015.5,Do =12031.0, Do/t= 815.66 < 2000 OK, Mx=[11.75], Ch=[0.0824], Fhe=[32.3101], Fic=[32.3101], FS=[2.0], Pa_div2=[0.0396] Mpa
j =17, Sy =400.0, ttc =15.75, Ro =6266.5,Do =12533.0, Do/t= 795.75 < 2000 OK, Mx=[11.1408], Ch=[0.0871], Fhe=[35.0289], Fic=[35.0289], FS=[2.0], Pa_div2=[0.044] Mpa
IMO TYPE C - STANDARD SIZE and Volume Table
Head Type ; Spherical-Head

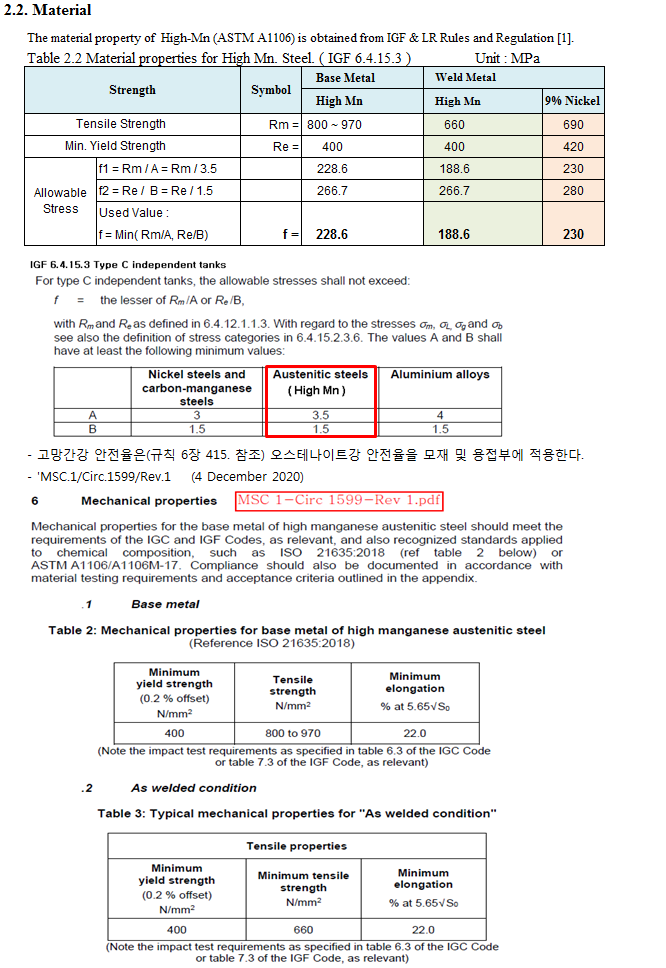

Material Selection for IMO TYPE C TANK (재질을 선택하세요,) Unit : MPa
1. Hign Mn (A1106-17) Base Metal Rm = 800 MPa, Re ≥ 400 MPa
2. 9% Nickel(A553-TYP1) Base Metal Rm = 690~825 MPa , Re ≥ 585 MPa
MATERIALWeld Metal(용접봉강도)Allowable Membrane Stress(f) (by IGC, IGF)
Tensile
Re (=St)		Yield
Rm (=Sy)		Div.1
S		f = Min(Rm/A, Re/B) f (Mpa) A B
A1106(Hign Mn) 660400 N/A f = Min(660/3.5, 400/1.5) 188.6 3.51.5
A553-TYPE1 640400187.0f = Min(640/3.0, 400/1.5) 213.3 3.01.5
LT-FH32(TM) 440~570315 N/A f = Min(440/3.0, 315/1.5) 146.67
LT-FH36(TM) 490~630355 N/A f = Min(490/3.0, 355/1.5) 163.33
SA240-304 515205138f = Min(515/3.5, 205/1.5) 136.66 3.51.5
SA240-304L 485170115f = Min(485/3.5, 170/1.5) 113.33
SA240-316 515205138f = Min(515/3.5, 205/1.5) 136.66
SA240-316L 485170115f = Min(485/3.5, 170/1.5) 113.33
NV 4-4L 490~610325 N/A f = Min(490/3.0, 325/1.5) 163.333.01.5
[Allowable Stress 계산 식 참고하기]
Design Data :
Class SocietyLiquidMaterialHead TypeDesign Pressure
Po, MARVS(bar.g)		Design External
Pressure MAEP(bar.g)		Corrosion
Allowance
CA (mm)		BOR Limit
(%/day)		Insulation Thk.
tInsu (mm)		Vacuum Ring
Pitch (mm)		Weld Metal
Tensile Stress
Rm (MPa)		Weld Metal
Yield Stress
Re (MPa)		Allowable Stress
f=Min(Rm/A, Re/B)
f = Min(640/3.0, 400/1.5)		REMARK
DNV-GL(노르웨이)LNGA553-TYPE1[HH] Hemi-Spherical Head4.00.450.750.354003500640400213.3
No.DescriptionSymbolTNO-1TNO-2TNO-3TNO-4TNO-5TNO-6TNO-7TNO-8TNO-9TNO-10TNO-11TNO-12TNO-13TNO-14TNO-15TNO-16TNO-17TNO-18Unit
1TANK In-DiameterDi =40004800580060007500800080008250850090001000010500110001125012000125001200012500mm
2Hemi-Spherical Depthz = 0.5*D200024002900300037504000400041254250450050005250550056256000625060006250mm
3Cylinder Straight Length (TL to TL : 10mm 단위올림)TL =132501615015060225301877019540245102724026060238701880016100242402772025160222302737024270mm
4Total Length ( Head End to End ), L = 2*z +TLL =172502095020860285302627027540325103549034560328702880026600352403897037160347303937036770mm
5Design Liquid LevelDLL =378245385478567570837554756178008034850294319891103821062411323117851132811791mm
6
7Gross Volume, Vnom = Vcyl+VheadVnom =20035050075010501250150017501800190020002000300035003750375040004000m³
8Net Volume ( Vnet = 0.98*Vnom)Vnet =196.2343.3490.4735.61029.91226.11471.31716.51765.51863.61961.71961.72942.63433.03678.23678.23923.43923.40.98*Vnom
9Vhead = πD³ / 6Vhead =33.557.9102.2113.1220.9268.1268.1294.0321.6381.7523.6606.1696.9745.5904.81022.7904.81022.7m³
10Vcyl = πD² / 4 * LVcyl =166.5292.1397.8636.9829.1981.91231.91456.01478.41518.31476.41393.92303.12754.52845.22727.33095.22977.3m³
11Storage Ratio = Vnet / Vnom * 100Sratio =98.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.08698.086%
12Static Head Pressure, Ps = ρgh(h=DLL)Ps =0.01850.02230.02690.02780.03470.0370.03710.03820.03940.04170.04620.04850.05090.05210.05550.05780.05550.0578MPa
13[ASME] Total Design Pressure, P = Po+Ps P_ASME =0.41850.42230.42690.42780.43470.4370.43710.43820.43940.44170.44620.44850.45090.45210.45550.45780.45550.4578MPa
14[ASME] Cylinder Shell Thicknesst_Cyl = 4.685.516.566.778.48.958.969.239.5110.0811.2211.812.3912.6913.5814.1813.5814.18mm
15[ASME] Hemi-Spherical Head Thicknesst_HHead = 2.713.133.653.764.574.854.854.995.135.415.986.276.566.717.167.467.167.46mm
16[ASME] Cylinder Shell Thk (Vacuum Ring Pitch: 3.5m )t_CylPe = 10.011.012.012.514.014.514.514.515.015.016.016.517.017.017.518.017.518.0mm
17[ASME] Allowable External Pressure(Shell), Pe < Pa_CylPa_Cyl = 0.05250.05190.0490.05190.0510.05070.05070.04810.05030.04730.04860.04930.050.04850.04760.04830.04760.0483MPa
18[ASME] Allowable External Pressure(Head ), Pe < Pa_HeadPa_Head = 0.09980.08290.06980.06890.06880.06880.06880.06890.06890.06890.06880.06880.06880.06890.06890.06890.06890.0689MPa
19[Class] Dynamic Pressure(Ship Motion) Pgd(max) =0.13850.14230.14690.12780.13470.1370.13710.13820.13940.14170.12620.12850.13090.13210.13550.13780.13550.1378MPa
20[Class] Total Design Pressure, P = Po+Pgd(max)P_Class =0.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.40.4MPa
21[Class] Cylinder Shell Thicknesst_Cyl = 4.55.266.196.387.798.268.268.498.739.210.1410.6111.0811.3112.0112.4812.0112.48mm
22[Class] Hemi-Spherical Head Thicknesst_HHead = 2.633.03.473.564.274.54.54.624.744.975.445.675.916.036.386.616.386.61mm
23[LR] Cylinder Shell Thk (Vacuum Ring: 3.5m )t_CylPe = 10.511.512.513.014.515.015.015.515.516.017.017.518.018.519.019.519.019.5mm
24[DNV-GL] Hemi-Spherical Head Thk (For Vacuum )

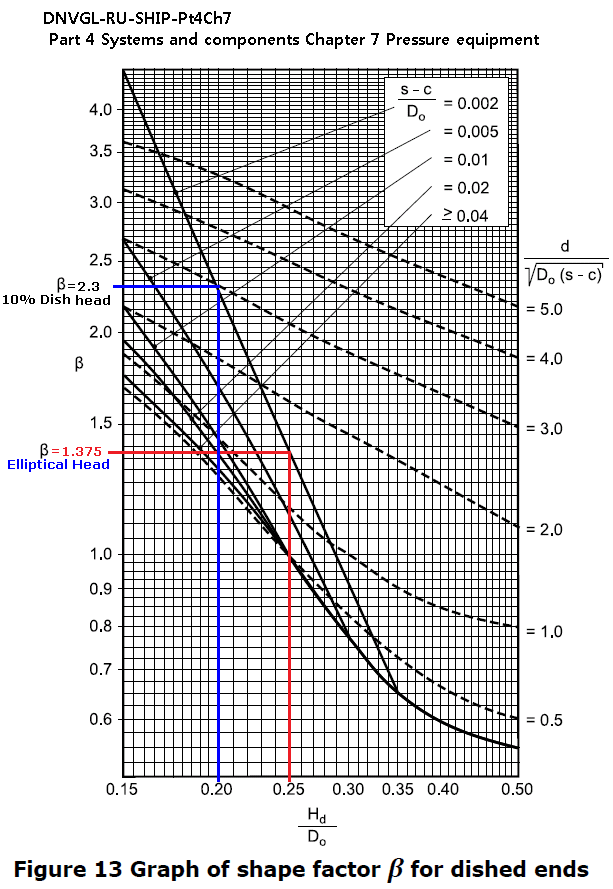

Pc=2.4*Et*(t-c/Ro)²/ 3.7 [DNV-GL Pt4-Ch7]		t_HeadPe = 3.023.474.044.155.05.285.285.425.565.856.416.76.987.127.557.837.557.83mm
25[LR] Allowable External Pressure (Shell DNV-GL, LR, GV)Pcr = 0.05290.05140.0480.05060.0490.04780.04780.04980.04740.04760.04790.04760.04860.05040.04820.04930.04820.0493MPa
26[NK] Allowable External Pressure (ClassNk equal ASME Div2. )Pa_div2 = 0.02280.02120.01920.02160.02440.02870.02870.02750.02970.03060.03590.03690.03770.03650.03960.0440.03960.044MPa
27PUF Insulation VolumeVinsu =98.05140.08166.26233.49265.7296.0348.6391.42392.33394.35383.03371.23512.35578.3587.29571.54621.81604.69m³
28Min. Thickness for Internal Pressure
　tMinPo(DNV-GL) = 3+Di/1500+CA		tMinPo =6.426.957.627.758.759.089.089.259.429.7510.4210.7511.0811.2511.7512.0811.7512.08mm
29Min. Thickness for Internal Pressure, (IGC_LR_ASME)tMinBase =5.05.05.05.05.05.05.05.05.05.05.05.05.05.05.05.05.05.0mm
30Min. Thickness for External Pressure, tMinPe = Do/850
ASME SECTION II, PART D - SUBPART 3 (METRIC), FIG. G		tMinPe = 5.466.47.577.819.5710.1610.1610.4610.7511.3412.5113.113.6913.9914.8715.4614.8715.46mm
31
32[Calc] Shell Thickness tCyl =6.426.957.627.819.5710.1610.1610.4610.7511.3412.5113.1013.6913.9914.8715.4614.8715.46mm
33[Calc] Head Thickness tHead =6.426.957.627.819.5710.1610.1610.4610.7511.3412.5113.1013.6913.9914.8715.4614.8715.46mm
34Nominal Shell Thickness (벤딩마진포함)tu_Cyl =7.007.508.008.5010.0011.0011.0011.0011.5012.0013.5014.0014.5014.5015.5016.5015.5016.50mm
35Nominal Head Thickness (성형마진포함)tu_Head =7.007.508.508.5010.5011.0011.0011.5011.5012.0013.5014.0014.5015.0015.5016.5015.5016.50mm
36Shell Thickness Margin, tMarginCyl = tuCyl - tCyltMarginCyl =0.580.550.380.690.430.840.840.540.750.660.990.900.810.510.631.040.631.04mm
37Head Thickness Margin, tMarginHead = tuHead - tHeadtMarginHead =0.580.550.880.690.930.840.841.040.750.660.990.90.811.010.631.040.631.04mm
38
39
40Shell Segment 수량sQty =4.05.05.07.06.06.08.09.08.08.06.05.08.09.08.07.09.08.0sheets
41Shell Segment WidthsWidth =3337.53250.03032.03232.863145.03273.333076.253037.783270.02996.253150.03240.03042.53091.113157.53190.03052.223046.25mm
42Shell Cutting Plan Length, @SegmentWidth * sQty=cpLength =@3337.5x4 EA =
13350		@3250.0x5 EA =
16250		@3032.0x5 EA =
15160		@3232.86x7 EA =
22630		@3145.0x6 EA =
18870		@3273.33x6 EA =
19640		@3076.25x8 EA =
24610		@3037.78x9 EA =
27340		@3270.0x8 EA =
26160		@2996.25x8 EA =
23970		@3150.0x6 EA =
18900		@3240.0x5 EA =
16200		@3042.5x8 EA =
24340		@3091.11x9 EA =
27820		@3157.5x8 EA =
25260		@3190.0x7 EA =
22330		@3052.22x9 EA =
27470		@3046.25x8 EA =
24370		mm
43Actual inertia moment of Saddle RingIg_Saddle =93387.097150.0153459.0157190.0355610.0371130.0371130.0576306.0586944.0599883.0993588.01323539.01348187.01505975.01557359.01856632.01557359.01856632.0cm4
44Saddle Ring (Qty)
Saddle Ring (Size)		SRqty =
SIZE =		2 S/Rings
T600x22+300x22		2 S/Rings
T600x22+300x22		2 S/Rings
T700x23+300x23		2 S/Rings
T700x23+300x23		2 S/Rings
T900x25+350x25		2 S/Rings
T900x25+350x25		2 S/Rings
T900x25+350x25		2 S/Rings
T1000x30+400x30		2 S/Rings
T1000x30+400x30		2 S/Rings
T1000x30+400x30		2 S/Rings
T1200x30+400x30		2 S/Rings
T1300x32+430x32		2 S/Rings
T1300x32+430x32		2 S/Rings
T1350x32+450x32		2 S/Rings
T1350x32+450x32		2 S/Rings
T1400x34+470x34		2 S/Rings
T1350x32+450x32		2 S/Rings
T1400x34+470x34		Rings
45Vacuum Ring (Qty)
Vacuum Ring (Size)		VRqty =
SIZE = 		5 V/Rings
FB150x20		6 V/Rings
FB200x20		5 V/Rings
FB230x25		8 V/Rings
FB230x25		7 V/Rings
T300x15+100x15		7 V/Rings
T300x15+100x15		9 V/Rings
T300x15+100x15		9 V/Rings
T300x15+100x15		9 V/Rings
T300x15+100x15		8 V/Rings
T300x15+100x15		7 V/Rings
T300x15+100x15		6 V/Rings
T350x15+200x15		8 V/Rings
T350x15+200x15		10 V/Rings
T350x15+200x15		9 V/Rings
T350x15+200x15		8 V/Rings
T400x20+250x15		9 V/Rings
T350x15+200x15		8 V/Rings
T400x20+250x15		Rings
46Vacuum Ring @pitchVR_pitch =@2810×4
+2×1005		@2830×5
+2×1000		@3270×4
+2×990		@2930×7
+2×1010		@2800×6
+2×985		@2920×6
+2×1010		@2810×8
+2×1015		@3160×8
+2×980		@3010×8
+2×990		@3120×7
+2×1015		@2800×6
+2×1000		@2820×5
+2×1000		@3180×7
+2×990		@2860×9
+2×990		@2900×8
+2×980		@2890×7
+2×1000		@3170×8
+2×1005		@3180×7
+2×1005		mm
47Required inertia moment of Stiff. Ring
　Ix = 0.18 * D * Pe_MPa * L * Ds² / E ×10E-5		Ix = 911.41574.72777.53075.96009.37296.37296.38000.78752.010389.514256.916504.318976.320297.124636.827853.424636.827853.4cm4
48Actual inertia moment of Vacuum RingIg =1118.62544.94554.14731.912279.813135.313135.313209.413626.314105.315342.030047.330953.031081.632698.453599.632698.453599.6cm4
49 Ix / Ig < 1.0 OK0.80.60.60.70.50.60.60.60.60.70.90.50.60.70.80.50.80.5
50Weight Summary
51　1) Shell WeightwShell =11.52317.01220.18431.55338.5747.36158.0165.84768.07668.84668.6264.745101.854118.162122.607120.662132.607130.867ton
52　2) Head WeightwHead =2.7624.2617.0517.54714.56617.36217.36219.30320.49123.97133.29338.06543.26946.81955.04463.5855.04463.58ton
53　3) Saddle Rins(Inside)WsaddleRing =4.6535.77.7968.29713.76815.15615.15619.91320.64321.9927.50532.70234.44336.47440.10145.80540.10145.805ton
54　4) Vacuum Rings(Inside)WvacuumRing =1.6182.7483.7466.5097.257.89410.09211.0411.32510.65410.68513.02417.7422.68222.5228.59622.5228.596ton
55　5) Swash Bulk Head and AttachmentWbulkHead =5.7997.1188.969.84313.70415.51615.51616.12316.86918.28521.45923.07724.76225.54128.73530.79828.73530.798ton
56　6) Saddle(CS/Bottom)Wsaddle_CS =3.1944.9537.1997.79812.10913.88313.88314.95416.02518.56125.05929.57434.75137.74948.87957.1848.87957.18ton
57　7) Accessory(CS/PlatForm)Waccy_CS =ton
58　8) PUF ( Insulation ) Winsu = Vinsu * Density [ 40 kg/m³]Winsu =3.9225.6036.659.3410.62811.8413.94415.65715.69315.77415.32114.84920.49423.13223.49222.86224.87224.188Ton
59Empty Steel Weight(1~7)Wempty =33.47147.39561.58680.887110.595129.012143.963162.837169.122178.081201.942216.036277.313310.559341.378369.483352.758381.014Ton
60at Operating ConditionWoper =98.1171.65245.2367.8514.95613.05735.65858.25882.75931.8980.85980.851471.31716.51839.11839.11961.71961.7Ton
61at Hydrostatic-test ConditionWtest =200.0350.0500.0750.01050.01250.01500.01750.01800.01900.02000.02000.03000.03500.03750.03750.04000.04000.0Ton
62Dynamic Pressure due to Ship mortion)PgdMax =bar.g
63Surface Area Calculation for Net Weight
64Shell Plate Surface Area (OD 기준)suf_Shell =m2
65Head Plate Surface Area (OD 기준)suf_Head =m2
66
67
68
69Surface Area TotalSAream2
Weight Summary[조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회][조 회]Unit
AAA wSummary[k][0] = [
[Table 1] Vessel Volume

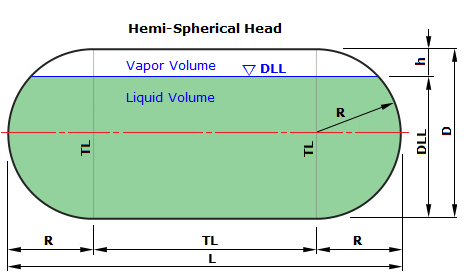

　Head Type : [HH] Hemi-Spherical Head
　Vessel Size : 4000(D) × 13250(L) × 17250(TL) mm
　Where, z = R = 0.5×D= 2000 mm,　　C = 2z/Di= 1.0
o (내압에 의한 필요두께의 계산) Required Thickness Calculation [Div.1] v 　Vessel Material, MATL = A553-TYPE1
　Allowable Stress, f = 213.3 MPa, Rm = 640.0, Re = 400.0, f = 213.3, EM = 3.0 MPa
　Weld Joint Effciency, E = 1.0
　Design Internal Pressure, Po = 0.4 MPa, ( Static Head, Ps = 0.01854 MPa DLL=3782.0 mm, SG=0.5 )
　Dynamic Pressure Subject to ship motion, Pgd(max) = 0.0 MPa
　Total Pressure, P = Po + Pgd(max) = 0.4 MPa
For 10% Dish Head M = 1/4 * [3 + SQRT(L/r)] = 1.54057, L=1.0D=4000, r=0.1*D=400,
　Min. Shell Plate Thickness　　, Rule-1) tMin(Pe) = Do/850 = 5.46 (mm)
　Min. Shell and Head Thickness, Rule-2) tMin(DNV-GL) = 3 + Di/1500 + CA = 6.42 (mm)
　Min. Shell and Head Thickness, Rule-3) tMin(IGC, IGF) = 5 mm
　Min. Ellipsoidal and 10% Dish Head Thickness, Rule-4) tMin(ASME UG-32) ≥ 0.002*R+CA = 4.75 (mm)
　Dertermine Min. Thickness, tMin = Max( Rule1, Rule2, Rule3) = 6.42 (mm)
MATERIALWeld Metal(용접봉강도)Allowable Membrane Stress(f) (by IGC, IGF)
Tensile
Re (=St)		Yield
Rm (=Sy)		Div.1
S		f = Min(Rm/A, Re/B) f (Mpa) A B
A553-TYPE1 640400187.0f = Min(640/3.0, 400/1.5) 213.3 3.01.5

1. [DNV-GL(노르웨이)] Strength of Shell and Head Plates Subjected to Internal Pressure
No.ITEMDNV-GL(노르웨이) FormulaRequird Thick
T (mm)		c1 c2 Used Thick
Tu (mm)
0 Cylindrical Shell
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
4.500.901.67.00
1 Spherical-Head
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
2.620.903.487.00
    Where,
　Inside Diameter (Shell, Head)D = 4000mm4.000m
　Inside Radius (Shell, Head )R = 2000mm2.000m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
　Design Pressure, P = Po + Pgd(max)P = 0.4MPa4bar.g
　Corrosion AllowanceCA = 0.75mm
　Thickness margin of Bending or Formingc1 = Avobe Table

2. [DNV-GL(노르웨이)] Strength of Shell and Head Plates Subjected to Hydrostatic-test condition at shop
No.ITEMDNV-GL(노르웨이) FormulaRequird Thick
T (mm)		c1 c2 Used Thick
Tu (mm)
0Cylindrical Shell
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
3.340.901.67.00
1Spherical-Head
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
1.670.903.487.00
    Where,
　Inside Diameter (Shell, Head)D = 4000mm4.000m
　Inside Radius (Shell, Head )R = 2000mm2.000m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Stress at Hydrostatic-Test, f = 0.9 * Rm f = 360MPa
　Hydrostatic-test Pressure, P = Poper * 1.5P = 0.6MPa6bar.g
　Corrosion AllowanceCA = 0.00mm

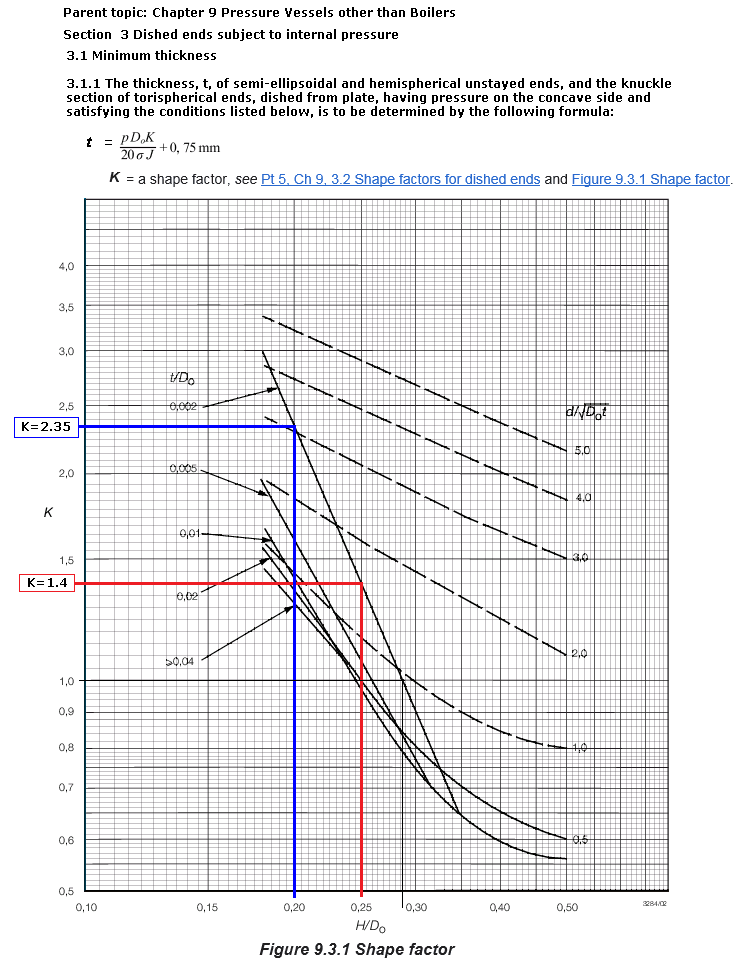

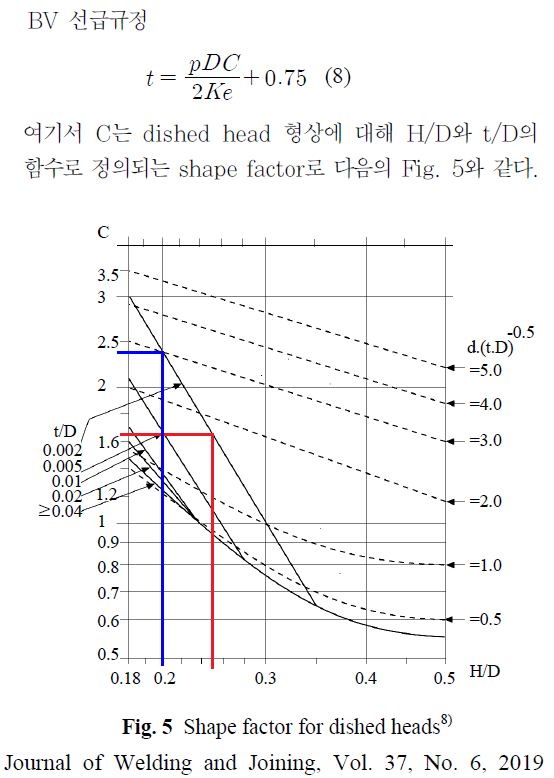

Shape factor For (2:1) Ellipsoidal Head(H/Do=0.25) and (10%)Dish head(H/Do=0.2)
1) DNV-Rules

2) LR-Rules

3) BV-Rules

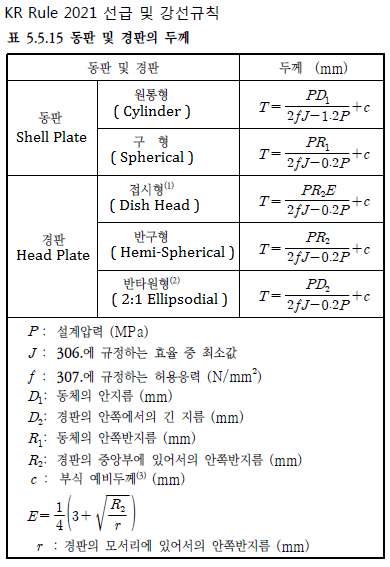

5 편 기관장치 / 5 장 보일러 및 압력용기
309. 동판 및 경판
1. 동판 및 경판의 두께는 표 5.5.15의 식에 의한 소요두께 이상이어야 하며, 지름, 압력, 온도, 재료 등을 고려하여 우리 선급이 특별히 승인한 경우를 제외하고 5 mm 이상이어야 한다. 다만, 모든 반구형 경판을 제외한 곡면경판의두께는 그 경판이 부착된 동판이 이음매 없는 경우일 때의 그 동판의 소요두께 이상이어야 한다.

2. 보강을 필요로 하는 구멍이 있는 경우의 경판의 소요두께는 다음 각호에 따른다.
(1) 구멍의 보강을 115.의 2항에 의한 경우에는 표 5.5.15에 따른다.
(2) 맨홀 또는 최대치수가 150 mm 를 넘는 구멍으로서 그 주위를 115.의 6항에 규정하는 플랜지형으로 보강하였을경우에는 다음에 따른다.

(가) 접시형 또는 반구형 경판 : 표 5.5.15에 따라서 산정된 값에 그의 15% (3 mm 미만의 경우에는 3 mm) 이상의 값을 더한 두께 이상으로 하여야 한다. 이 경우에 경판의 중앙부에 있어서의 안쪽반지름이 동체의 안지름의80% 미만인 경우에는 경판의 중앙부에 있어서의 안쪽반지름을 동체의 안지름의 80% 로 하여 계산하여야 한다. 또한, 두 개의 맨홀이 있는 경판의 두께를 이와같이 정하였을 경우에는 두 개의 맨홀사이의 거리가 경판 바깥지름의 1/4 이상이어야 한다.
(나) 반타원형 경판 : 표 5.5.15에 따라서 계산하되 이 경우의 R 은 동체의 안지름의 80% 로 하고, E는 1.77 로 한다.
(비고)
(1) 접시형 경판의 중앙부에 있어서의 안쪽반지름은 경판의 플랜지 부분의 바깥지름보다 커서는 아니 된다. 또한, 경판의 모서리에 있어서의 안쪽반지름은 경판의 플랜지 부분의 바깥지름의 6 % 또는 경판 두께의 3 배 중 큰 것 이상이어야 한다.
(2) 반타원형 경판의 안쪽에서의 짧은 반지름은 긴 반지름의 1/2 이상이어야 한다.
(3) 부식 예비두께는 소요두께의 1/6 또는 1 mm 중 작은 것으로 한다. 다만 부식성 액체 또는 가스를 저장하는 압력용기는 부식 예비두께를 증가시킬 수 있으며 부식성이 없는 액체 또는 가스를 저장하는 압력용기 또는 내식성 재료를 사용하는 압력용기는 부식 예비두께를 감소시킬 수 있다. (2021)

3. 볼록면에 압력을 받는 경판의 소요두께는 오목면에 압력을 받는 경우의 경판 소요두께 산정식에서 설계압력의 P 대신에 p 의 1.67 배의 값을 적용하여 산정한 두께 이상이어야 한다.

3. IMO TYPE C Tank / Class Formula 비교표
1. Cylindrical Shell Plateat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T =
P D₁
2 f J － 1.2 P
＋ c
4.7553.340.91.357.00
LR (영국선급)
T =
P · Rj
10 · σ · J － 0.5 · P
＋ 0.75
4.5043.330.91.67.00
DNV-GL(노르웨이)
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
4.4973.340.91.67.00
Class-Nk(일본선급)
Tr =
P R
f J － 0.5 P
＋ α
4.5043.340.91.67.00
BV (프랑스)
T =
p · D
(2·K － p)·e
＋ 0.75
4.5043.340.91.67.00
ABS (미국선급)
T =
W · R
f·S·E － (1－y) · W
＋ C
4.5043.340.91.67.00
ASME (압력용기)
t =
P · R
S·E － 0.6·P
＋ CA
4.5053.340.91.67.00
2. [HH] Hemi-Spherical Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T =
P R₂
2 f J － 0.2 P
＋ c
2.8761.670.93.227.00
LR (영국선급)
T =
P · Rj
20 · σ · J － 0.5 · P
＋ 0.75
2.6261.670.93.477.00
DNV-GL(노르웨이)
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
2.6241.670.93.487.00
Class-Nk(일본선급)
Tr =
P R
2 f J － 0.5 P
＋ α
2.6261.670.93.477.00
BV (프랑스)
T =
p · R
(2·K － p)·e
＋ 0.75
2.6271.670.93.477.00
ABS (미국선급)
T =
W · R
2·f·S·E － (1－y) · W
＋ C
2.6261.670.93.477.00
ASME (압력용기)
t =
P · R
2·S·E － 0.2·P
＋ CA
2.6261.670.93.477.00
3. [EE] 2:1 Ellipsoidal Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T = [
P D₂
2 f J － 0.2 P
＋ c ] × 1.15
5.4643.830.90.647.00
UG-32 FORMED HEADS, AND SECTIONS, PRESSURE ON CONCAVE SIDE
(c) Ellipsoidal Heads With ts/L ≥ 0.002
(d) Torispherical Heads With t s /L ≥ 0.002.
위 수식을 사용하기 위한 필수 조건임

( 2:1 Ellipsoidal head and Dish Head 필수조건 임 )
ts / L ≥ 0.002
tsMin = 0.002 * L + CA = 8.75 mm
LR (영국선급)
T =
P · D0 ·K
20 · σ · J
＋ 0.75,　K=1.4
6.0014.580.90.17.00
DNV-GL(노르웨이)
S ≥
Pc ·D0 · β
20 · σt · v
＋ c,　β=1.375
5.9074.580.90.197.00
Class-Nk(일본선급)
Tr =
P R
f J － 0.25 P
＋ α
4.5023.330.91.67.00
BV (프랑스)
T =
p · D ·C
2 ·K · e
＋ 0.75,　C=1.65
6.9385.500.5607.50
ABS (미국선급)
T =
W · R ·K
2·f·S·E － 0.2·W
＋ C,　K=1
4.5013.330.91.67.00
ASME (압력용기)
t =
P · D ·K
2·S·E － 0.2·P
＋ CA,　K=1.0
4.5013.330.91.67.00
4. [DD] 10% Dish Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T = [
P R₂E
2 f J － 0.2 P
＋ c ] × 1.15,　E=1.5406
8.7866.790.7109.50
UG-32 FORMED HEADS, AND SECTIONS, PRESSURE ON CONCAVE SIDE
(c) Ellipsoidal Heads With ts/L ≥ 0.002
(d) Torispherical Heads With t s /L ≥ 0.002.
위 수식을 사용하기 위한 필수 조건임

( 2:1 Ellipsoidal head and Dish Head 필수조건 임 )
ts / L ≥ 0.002
tsMin = 0.002 * L + CA = 8.75 mm
LR (영국선급)
T =
P · D0 ·K
20 · σ · J
＋ 0.75,　K=2.35
9.5647.670.90.0410.50
DNV-GL(노르웨이)
S ≥
Pc ·D0 · β
20 · σt · v
＋ c,　β=2.30
9.3767.670.62010.00
Class-Nk(일본선급)
Tr =
P R1 W
2 f J － 0.5 P
＋ α
6.5315.140.90.077.50
BV (프랑스)
T =
p · D ·C
2 ·K · e
＋ 0.75,　C=2.30
9.3767.670.62010.00
ABS (미국선급)
T =
W · R ·M
2·f·S·E － 0.2·W
＋ C,　M=1.5406
6.5295.140.90.077.50
ASME (압력용기)
t =
P · L ·M
2·S·E － 0.2·P
＋ CA,　L=1.0·D, M=1.5406
6.5295.140.90.077.50
    Where,
　Inside Diameter (Shell, Head)D = 4000mm4.000m
　Inside Radius (Shell, Head )R = 2000mm2.000m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
at Ship Operation Condition
　Design Pressure, P = Po + Pgd(max)P = 0.4MPa4bar.g
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
　Corrosion AllowanceCA = 0.75mm
at Hydrostatic-Test Condition
　Hydrostatic-test Pressure, P = Poper * 1.5P = 0.6MPa6bar.g
　Allowbale Stress, f = 0.9 * Rm f = 360MPa
　Corrosion AllowanceCA = 0.00mm
[TNO-1] Tank Size : ø4000 x 13250 (L = 17250 mm ) Weight Summary
1. Tank Capacity : 200 ｍ³
　Head Type ; [HH] Spherical-Head		 Tank Size : ø4000 x 13250 (L = 17250 mm )Plate 발주폭(Max) : 3400 mm
Head Plate Surface Area(표면적) : 50.265 m²		Head Type ;
[HH] Spherical-Head
No.NameMATERIALSIZE
t x W X L (mm)		Quantity
(SHT)		Weight
(kg)		표면적
ｍ²/ pcs		RemarkSKETCH
1Shell Plate (Center Part 일반부)A553-TYPE17.003,3386,29844,62121.02272길이분할: @3337.5×4 shts = 13350 > 13250 mm

2Shell Plate (Saddle Support Part)A553-TYPE19.003,3386,29845,94121.02272원주분할: L=π×ø4009 = 12595mm / 2분할= 6298mm
3Shell Plate (Dome Reinforcement)A553-TYPE19.003,4004,000196113.60000Dome Part
4[HH] Hemi-Head Plate (Side)A553-TYPE17.002,5182,303102,41643.96318Angle = (#4WP: 61º, CP : 65.846º) [deg]
5[HH] Hemi-Head Plate (Center)A553-TYPE17.002,0282,02823466.30230Angle = (#4WP: 61º + 29º : #5WP,CP) = 90º [deg]
60.0000000.00000(Head Plate 표면적)Surface Area : 50.265 m²
7Wear Plate and 지지금구(Fix / Sliding)A553-TYPE19.001,2006,32621,0737.59120For Saddle Support
80.0000000.000008
9SWASH Bulk Head ( Baffle Plate - Hole 중량 포함 )A553-TYPE110.002,5483,70021,4809.42760Baffle Plate Net Surface Area = 8.01028 ｍ²(Hole 면적포함)
10Bulk Head (Baffle Stiffener Plate)A553-TYPE115.001,2006,35421,7967.6248010
11Bulk Head (U-BAND Spring : 충격완화금구)A553-TYPE125.00400660281,4510.26400
12Vacuum Ring (FB150x20)A553-TYPE120.00150041,1391.81400A = π× (OD 4000²- ID : 3700²) / 4 = 1.814 m²
13Saddle Ring (Rib)A553-TYPE122.00200578244790.11560
140.0000000.00000
15Saddle Ring (Web) T600x22+300x22A553-TYPE122.00578022,1466.21400A = π× (OD 4000²- ID : 2844²) / 4 = 6.214 m²
16Saddle Ring (Flange) T600x22+300x22A553-TYPE122.0030010,75121,1143.22530L = π × (ø3422 ) = 10751 mm
17Saddle Ring (Rib Plate)A553-TYPE122.00139556243200.07728
180.0000000.00000
190.0000000.00000
200.0000000.00000
21Saddle Support (Base Plate)DH32 OR A516-6025.007605,80021,7304.40800Base Plate : t25 mm
22Saddle Support (Rib & Etc)DH32 OR A516-6019.003,0483,22011,4649.81456Rib Plate Thick. J=19.0 (mm) , tg=19.0 (mm)
230.0000000.00000
240.0000000.00000
[ONLY] Shell and head Plate Quentity21 sht
Total Weight28,477kg

Vacuuring Ring (Stiffener) Size : FB150x20　
Tank OD (Da) = 4014 mm, Shell Plate: t7 x W:184.1mm W=1.1*SQRT(D*t)
( IxReqd = 911.4 < 1118.6 = IxActual ) OK
No.bdA=b*dyA*yh = y-C1Ah²Ig=b*d³/12SKETCH
cmcmcm²cmcm³(cm)cm⁴cm⁴
22.015.030.08.22462.36166.95562.5
118.410.712.890.354.51-5.49388.650.53
SUM∑ = 42.89 250.51 555.59563.03
C1 = ∑(AY) / ∑(A) (무게중심 위치) C1 = 5.841cm 무게중심에서 FLANGE 하단 까지 떨어진 거리
C2 = H - C1 C2 = 9.859cm 무게중심에서 FLANGE 상단 까지 떨어진 거리
∑(A) = Sum of Section Area (단면적) ∑(A)=42.89cm² 단면적 (빗금전체)
Ix = ∑(Ah²) + ∑(Ig)Ix =1118.62cm⁴X축 단면2차모멘트 (Moment of inertia)
Zx = Ix / Max(C1, C2) Zx =113.46cm³X축 단면계수 (Section Modulus)
Zmax = Ix / Min(C1, C2) Zmax = 191.51cm³X축 (최대) 단면계수
Rx = SQRT( Ix / A ) Rx = 5.11cm X축 회전반경
Ry = SQRT( Iy / A ) Ry = 2.95cm Y축 회전반경
Section Area(Shell 포함)Sarea = 42.89cm² Section Area(Shell 포함)
Ring 단면적 (Shell 제외)ARing = 30cm² Ring 단면적 (Shell 제외)
Ring 원주길이 Leng = 6.26mRing 길이(m) = 3.141592×(Di-C1)
Ring 단위중량 (kg/m), WTm = 23.55kg/m단위중량(kg/m)
Ring Weight, Shell(1) 제외 중량WT = 147.5kgRing 1 PCS 중량(kg)
Saddle Ring Size : T600x22+300x22　
Tank OD (Da) = 4014 mm, Shell Plate: t7 x W:184.1mm W=1.1*SQRT(D*t)
( IxReqd = 911.4 < 93386.8 = IxSadAct ) OK
No.bdA=b*dyA*yh = y-C1Ah²Ig=b*d³/12SKETCH
cmcmcm²cmcm³(cm)cm⁴cm⁴
330.02.266.059.63933.622.2232586.0726.62
22.257.8127.1629.63763.94-7.787696.7935401.77
Shell18.410.712.890.354.51-37.0317675.040.53
SUM∑ = 206.05 7702.05 57957.935428.91
C1 = ∑(AY) / ∑(A) (무게중심 위치) C1 = 37.38cm 무게중심에서 FLANGE 하단 까지 떨어진 거리
C2 = H - C1 C2 = 23.32cm 무게중심에서 FLANGE 상단 까지 떨어진 거리
∑(A) = Sum of Section Area (단면적) ∑(A)=206.05cm² 단면적 (빗금전체)
Ix = ∑(Ah²) + ∑(Ig)Ix =93386.82cm⁴X축 단면2차모멘트 (Moment of inertia)
Zx = Ix / Max(C1, C2) Zx =2498.31cm³X축 단면계수 (Section Modulus)
Zmax = Ix / Min(C1, C2) Zmax = 4004.58cm³X축 (최대) 단면계수
Rx = SQRT( Ix / A ) Rx = 21.29cm X축 회전반경
Ry = SQRT( Iy / A ) Ry = 5.1cm Y축 회전반경
Section Area(Shell 포함)Sarea = 206.05cm² Section Area(Shell 포함)
Ring 단면적 (Shell 제외)ARing = 193.16cm² Ring 단면적 (Shell 제외)
Ring 원주길이 Leng = 6.17mRing 길이(m) = 3.141592×(Di-C1)
Ring 단위중량 (kg/m), WTm = 151.63kg/m단위중량(kg/m)
Ring Weight, Shell(1) 제외 중량WT = 934.9kgRing 1 PCS 중량(kg)

[Table 1] Vessel Volume
　Head Type : [HH] Hemi-Spherical Head
　Vessel Size : 4800(D) × 16150(L) × 20950(TL) mm
　Where, z = R = 0.5×D= 2400 mm,　　C = 2z/Di= 1.0
o (내압에 의한 필요두께의 계산) Required Thickness Calculation [Div.1] v 　Vessel Material, MATL = A553-TYPE1
　Allowable Stress, f = 213.3 MPa, Rm = 640.0, Re = 400.0, f = 213.3, EM = 3.0 MPa
　Weld Joint Effciency, E = 1.0
　Design Internal Pressure, Po = 0.4 MPa, ( Static Head, Ps = 0.02225 MPa DLL=4538.0 mm, SG=0.5 )
　Dynamic Pressure Subject to ship motion, Pgd(max) = 0.0 MPa
　Total Pressure, P = Po + Pgd(max) = 0.4 MPa
For 10% Dish Head M = 1/4 * [3 + SQRT(L/r)] = 1.54057, L=1.0D=4800, r=0.1*D=480,
　Min. Shell Plate Thickness　　, Rule-1) tMin(Pe) = Do/850 = 6.4 (mm)
　Min. Shell and Head Thickness, Rule-2) tMin(DNV-GL) = 3 + Di/1500 + CA = 6.95 (mm)
　Min. Shell and Head Thickness, Rule-3) tMin(IGC, IGF) = 5 mm
　Min. Ellipsoidal and 10% Dish Head Thickness, Rule-4) tMin(ASME UG-32) ≥ 0.002*R+CA = 5.55 (mm)
　Dertermine Min. Thickness, tMin = Max( Rule1, Rule2, Rule3) = 6.95 (mm)
MATERIALWeld Metal(용접봉강도)Allowable Membrane Stress(f) (by IGC, IGF)
Tensile
Re (=St)		Yield
Rm (=Sy)		Div.1
S		f = Min(Rm/A, Re/B) f (Mpa) A B
A553-TYPE1 640400187.0f = Min(640/3.0, 400/1.5) 213.3 3.01.5

1. [DNV-GL(노르웨이)] Strength of Shell and Head Plates Subjected to Internal Pressure
No.ITEMDNV-GL(노르웨이) FormulaRequird Thick
T (mm)		c1 c2 Used Thick
Tu (mm)
0 Cylindrical Shell
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
5.250.901.357.50
1 Spherical-Head
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
3.000.904.18.00
    Where,
　Inside Diameter (Shell, Head)D = 4800mm4.800m
　Inside Radius (Shell, Head )R = 2400mm2.400m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
　Design Pressure, P = Po + Pgd(max)P = 0.4MPa4bar.g
　Corrosion AllowanceCA = 0.75mm
　Thickness margin of Bending or Formingc1 = Avobe Table

2. [DNV-GL(노르웨이)] Strength of Shell and Head Plates Subjected to Hydrostatic-test condition at shop
No.ITEMDNV-GL(노르웨이) FormulaRequird Thick
T (mm)		c1 c2 Used Thick
Tu (mm)
0Cylindrical Shell
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
4.000.901.357.50
1Spherical-Head
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
2.000.904.18.00
    Where,
　Inside Diameter (Shell, Head)D = 4800mm4.800m
　Inside Radius (Shell, Head )R = 2400mm2.400m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Stress at Hydrostatic-Test, f = 0.9 * Rm f = 360MPa
　Hydrostatic-test Pressure, P = Poper * 1.5P = 0.6MPa6bar.g
　Corrosion AllowanceCA = 0.00mm

Shape factor For (2:1) Ellipsoidal Head(H/Do=0.25) and (10%)Dish head(H/Do=0.2)
1) DNV-Rules

2) LR-Rules

3) BV-Rules



5 편 기관장치 / 5 장 보일러 및 압력용기
309. 동판 및 경판
1. 동판 및 경판의 두께는 표 5.5.15의 식에 의한 소요두께 이상이어야 하며, 지름, 압력, 온도, 재료 등을 고려하여 우리 선급이 특별히 승인한 경우를 제외하고 5 mm 이상이어야 한다. 다만, 모든 반구형 경판을 제외한 곡면경판의두께는 그 경판이 부착된 동판이 이음매 없는 경우일 때의 그 동판의 소요두께 이상이어야 한다.

2. 보강을 필요로 하는 구멍이 있는 경우의 경판의 소요두께는 다음 각호에 따른다.
(1) 구멍의 보강을 115.의 2항에 의한 경우에는 표 5.5.15에 따른다.
(2) 맨홀 또는 최대치수가 150 mm 를 넘는 구멍으로서 그 주위를 115.의 6항에 규정하는 플랜지형으로 보강하였을경우에는 다음에 따른다.

(가) 접시형 또는 반구형 경판 : 표 5.5.15에 따라서 산정된 값에 그의 15% (3 mm 미만의 경우에는 3 mm) 이상의 값을 더한 두께 이상으로 하여야 한다. 이 경우에 경판의 중앙부에 있어서의 안쪽반지름이 동체의 안지름의80% 미만인 경우에는 경판의 중앙부에 있어서의 안쪽반지름을 동체의 안지름의 80% 로 하여 계산하여야 한다. 또한, 두 개의 맨홀이 있는 경판의 두께를 이와같이 정하였을 경우에는 두 개의 맨홀사이의 거리가 경판 바깥지름의 1/4 이상이어야 한다.
(나) 반타원형 경판 : 표 5.5.15에 따라서 계산하되 이 경우의 R 은 동체의 안지름의 80% 로 하고, E는 1.77 로 한다.
(비고)
(1) 접시형 경판의 중앙부에 있어서의 안쪽반지름은 경판의 플랜지 부분의 바깥지름보다 커서는 아니 된다. 또한, 경판의 모서리에 있어서의 안쪽반지름은 경판의 플랜지 부분의 바깥지름의 6 % 또는 경판 두께의 3 배 중 큰 것 이상이어야 한다.
(2) 반타원형 경판의 안쪽에서의 짧은 반지름은 긴 반지름의 1/2 이상이어야 한다.
(3) 부식 예비두께는 소요두께의 1/6 또는 1 mm 중 작은 것으로 한다. 다만 부식성 액체 또는 가스를 저장하는 압력용기는 부식 예비두께를 증가시킬 수 있으며 부식성이 없는 액체 또는 가스를 저장하는 압력용기 또는 내식성 재료를 사용하는 압력용기는 부식 예비두께를 감소시킬 수 있다. (2021)

3. 볼록면에 압력을 받는 경판의 소요두께는 오목면에 압력을 받는 경우의 경판 소요두께 산정식에서 설계압력의 P 대신에 p 의 1.67 배의 값을 적용하여 산정한 두께 이상이어야 한다.

3. IMO TYPE C Tank / Class Formula 비교표
1. Cylindrical Shell Plateat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T =
P D₁
2 f J － 1.2 P
＋ c
5.5064.000.91.097.50
LR (영국선급)
T =
P · Rj
10 · σ · J － 0.5 · P
＋ 0.75
5.2554.000.91.357.50
DNV-GL(노르웨이)
S ≥
Pc ·D0
20 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.2.1)
5.2464.000.91.357.50
Class-Nk(일본선급)
Tr =
P R
f J － 0.5 P
＋ α
5.2554.000.91.357.50
BV (프랑스)
T =
p · D
(2·K － p)·e
＋ 0.75
5.2554.000.91.357.50
ABS (미국선급)
T =
W · R
f·S·E － (1－y) · W
＋ C
5.2554.000.91.357.50
ASME (압력용기)
t =
P · R
S·E － 0.6·P
＋ CA
5.2564.000.91.347.50
2. [HH] Hemi-Spherical Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T =
P R₂
2 f J － 0.2 P
＋ c
3.2512.000.93.858.00
LR (영국선급)
T =
P · Rj
20 · σ · J － 0.5 · P
＋ 0.75
3.0012.000.94.18.00
DNV-GL(노르웨이)
S ≥
Pc ·D0
40 · σt · v ＋ Pc
＋ c,　(PT4Ch7 3.3.1)
2.9992.000.94.18.00
Class-Nk(일본선급)
Tr =
P R
2 f J － 0.5 P
＋ α
3.0012.000.94.18.00
BV (프랑스)
T =
p · R
(2·K － p)·e
＋ 0.75
3.0022.000.94.18.00
ABS (미국선급)
T =
W · R
2·f·S·E － (1－y) · W
＋ C
3.0012.000.94.18.00
ASME (압력용기)
t =
P · R
2·S·E － 0.2·P
＋ CA
3.0012.000.94.18.00
3. [EE] 2:1 Ellipsoidal Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T = [
P D₂
2 f J － 0.2 P
＋ c ] × 1.15
6.3274.600.90.778.00
UG-32 FORMED HEADS, AND SECTIONS, PRESSURE ON CONCAVE SIDE
(c) Ellipsoidal Heads With ts/L ≥ 0.002
(d) Torispherical Heads With t s /L ≥ 0.002.
위 수식을 사용하기 위한 필수 조건임

( 2:1 Ellipsoidal head and Dish Head 필수조건 임 )
ts / L ≥ 0.002
tsMin = 0.002 * L + CA = 10.35 mm
LR (영국선급)
T =
P · D0 ·K
20 · σ · J
＋ 0.75,　K=1.4
7.0515.500.90.058.00
DNV-GL(노르웨이)
S ≥
Pc ·D0 · β
20 · σt · v
＋ c,　β=1.375
6.9385.500.90.168.00
Class-Nk(일본선급)
Tr =
P R
f J － 0.25 P
＋ α
5.2534.000.91.858.00
BV (프랑스)
T =
p · D ·C
2 ·K · e
＋ 0.75,　C=1.65
8.1766.600.8209.00
ABS (미국선급)
T =
W · R ·K
2·f·S·E － 0.2·W
＋ C,　K=1
5.2524.000.91.858.00
ASME (압력용기)
t =
P · D ·K
2·S·E － 0.2·P
＋ CA,　K=1.0
5.2524.000.91.858.00
4. [DD] 10% Dish Headat Operation
T (mm)		at Test
T (mm)		c1 (mm)c2 (mm)Tu (mm)SKETCH
ASME SEC.VIII Div.1
 　   KR (한국선급)
T = [
P R₂E
2 f J － 0.2 P
＋ c ] × 1.15,　E=1.5406
10.3138.140.69011.00
UG-32 FORMED HEADS, AND SECTIONS, PRESSURE ON CONCAVE SIDE
(c) Ellipsoidal Heads With ts/L ≥ 0.002
(d) Torispherical Heads With t s /L ≥ 0.002.
위 수식을 사용하기 위한 필수 조건임

( 2:1 Ellipsoidal head and Dish Head 필수조건 임 )
ts / L ≥ 0.002
tsMin = 0.002 * L + CA = 10.35 mm
LR (영국선급)
T =
P · D0 ·K
20 · σ · J
＋ 0.75,　K=2.35
11.3279.200.67012.00
DNV-GL(노르웨이)
S ≥
Pc ·D0 · β
20 · σt · v
＋ c,　β=2.30
11.1029.200.9012.00
Class-Nk(일본선급)
Tr =
P R1 W
2 f J － 0.5 P
＋ α
7.6876.160.8108.50
BV (프랑스)
T =
p · D ·C
2 ·K · e
＋ 0.75,　C=2.30
11.1029.200.9012.00
ABS (미국선급)
T =
W · R ·M
2·f·S·E － 0.2·W
＋ C,　M=1.5406
7.6856.160.8108.50
ASME (압력용기)
t =
P · L ·M
2·S·E － 0.2·P
＋ CA,　L=1.0·D, M=1.5406
7.6856.160.8108.50
    Where,
　Inside Diameter (Shell, Head)D = 4800mm4.800m
　Inside Radius (Shell, Head )R = 2400mm2.400m
　Min. Tensile Stress (Weld Metal)Rm = 640MPa
　Min. Yield Stress (Weld Metal)Re = 400MPa
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
at Ship Operation Condition
　Design Pressure, P = Po + Pgd(max)P = 0.4MPa4bar.g
　Allowbale Membrane Stress, f = Min(440/3.0, 315/1.5)f = 213.3MPa
　Corrosion AllowanceCA = 0.75mm
at Hydrostatic-Test Condition
　Hydrostatic-test Pressure, P = Poper * 1.5P = 0.6MPa6bar.g
　Allowbale Stress, f = 0.9 * Rm f = 360MPa
　Corrosion AllowanceCA = 0.00mm
[TNO-2] Tank Size : ø4800 x 16150 (L = 20950 mm ) Weight Summary
2. Tank Capacity : 350 ｍ³
　Head Type ; [HH] Spherical-Head		 Tank Size : ø4800 x 16150 (L = 20950 mm )Plate 발주폭(Max) : 3400 mm
Head Plate Surface Area(표면적) : 72.382 m²		Head Type ;
[HH] Spherical-Head
No.NameMATERIALSIZE
t x W X L (mm)		Quantity
(SHT)		Weight
(kg)		표면적
ｍ²/ pcs		RemarkSKETCH
1Shell Plate (Center Part 일반부)A553-TYPE17.503,2507,55568,67424.55375길이분할: @3250.0×5 shts = 16250 > 16150 mm

2Shell Plate (Saddle Support Part)A553-TYPE19.503,2507,55547,32424.55375원주분할: L=π×ø4809.5 = 15109mm / 2분할= 7555mm
3Shell Plate (Dome Reinforcement)A553-TYPE19.503,4004,00011,01413.60000Dome Part
4[HH] Hemi-Head Plate (Side)A553-TYPE17.502,5172,891123,89366.12452Angle = (#4WP: 66º, CP : 68.914º) [deg]
5[HH] Hemi-Head Plate (Center)A553-TYPE17.502,0142,01423686.25778Angle = (#4WP: 66º + 24º : #5WP,CP) = 90º [deg]
60.0000000.00000(Head Plate 표면적)Surface Area : 72.382 m²
7Wear Plate and 지지금구(Fix / Sliding)A553-TYPE19.501,2007,58521,3589.10200For Saddle Support
80.0000000.000008
9SWASH Bulk Head ( Baffle Plate - Hole 중량 포함 )A553-TYPE110.003,0564,50022,15913.75200Baffle Plate Net Surface Area = 11.72855 ｍ²(Hole 면적포함)
10Bulk Head (Baffle Stiffener Plate)A553-TYPE115.001,2007,61122,1519.1332010
11Bulk Head (U-BAND Spring : 충격완화금구)A553-TYPE125.00400660281,4510.26400
12Vacuum Ring (FB200x20)A553-TYPE120.00200052,2692.89000A = π× (OD 4800²- ID : 4400²) / 4 = 2.89 m²
13Saddle Ring (Rib)A553-TYPE122.00200578244790.11560
140.0000000.00000
15Saddle Ring (Web) T600x22+300x22A553-TYPE122.00578022,6487.66600A = π× (OD 4800²- ID : 3644²) / 4 = 7.666 m²
16Saddle Ring (Flange) T600x22+300x22A553-TYPE122.0030013,26421,3743.97920L = π × (ø4222 ) = 13264 mm
17Saddle Ring (Rib Plate)A553-TYPE122.00139556243200.07728
180.0000000.00000
190.0000000.00000
200.0000000.00000
21Saddle Support (Base Plate)DH32 OR A516-6029.007606,60022,2845.01600Base Plate : t29 mm
22Saddle Support (Rib & Etc)DH32 OR A516-6025.003,0484,46212,66913.60018Rib Plate Thick. J=25.0 (mm) , tg=22.0 (mm)
230.0000000.00000
240.0000000.00000
[ONLY] Shell and head Plate Quentity25 sht
Total Weight40,435kg

Vacuuring Ring (Stiffener) Size : FB200x20　
Tank OD (Da) = 4815 mm, Shell Plate: t7.5 x W:208.7mm W=1.1*SQRT(D*t)
( IxReqd = 1574.7 < 2544.9 = IxActual ) OK
No.bdA=b*dyA*yh = y-C1Ah²Ig=b*d³/12SKETCH
cmcmcm²cmcm³(cm)cm⁴cm⁴
22.020.040.010.754302.92340.591333.33
120.870.7515.650.3755.87-7.46870.250.73
SUM∑ = 55.65 435.87 1210.841334.07
C1 = ∑(AY) / ∑(A) (무게중심 위치) C1 = 7.832cm 무게중심에서 FLANGE 하단 까지 떨어진 거리
C2 = H - C1 C2 = 12.918cm 무게중심에서 FLANGE 상단 까지 떨어진 거리
∑(A) = Sum of Section Area (단면적) ∑(A)=55.65cm² 단면적 (빗금전체)
Ix = ∑(Ah²) + ∑(Ig)Ix =2544.9cm⁴X축 단면2차모멘트 (Moment of inertia)
Zx = Ix / Max(C1, C2) Zx =197cm³X축 단면계수 (Section Modulus)
Zmax = Ix / Min(C1, C2) Zmax = 324.94cm³X축 (최대) 단면계수
Rx = SQRT( Ix / A ) Rx = 6.76cm X축 회전반경
Ry = SQRT( Iy / A ) Ry = 3.23cm Y축 회전반경
Section Area(Shell 포함)Sarea = 55.65cm² Section Area(Shell 포함)
Ring 단면적 (Shell 제외)ARing = 40cm² Ring 단면적 (Shell 제외)
Ring 원주길이 Leng = 6.26mRing 길이(m) = 3.141592×(Di-C1)
Ring 단위중량 (kg/m), WTm = 31.4kg/m단위중량(kg/m)
Ring Weight, Shell(1) 제외 중량WT = 196.5kgRing 1 PCS 중량(kg)
Saddle Ring Size : T600x22+300x22　
Tank OD (Da) = 4815 mm, Shell Plate: t7.5 x W:208.7mm W=1.1*SQRT(D*t)
( IxReqd = 1574.7 < 97150.1 = IxSadAct ) OK
No.bdA=b*dyA*yh = y-C1Ah²Ig=b*d³/12SKETCH
cmcmcm²cmcm³(cm)cm⁴cm⁴
330.02.266.059.653936.922.7134045.1126.62
22.257.8127.1629.653770.29-7.296754.135401.77
Shell20.870.7515.650.3755.87-36.5620921.750.73
SUM∑ = 208.81 7713.06 61720.9535429.12
C1 = ∑(AY) / ∑(A) (무게중심 위치) C1 = 36.938cm 무게중심에서 FLANGE 하단 까지 떨어진 거리
C2 = H - C1 C2 = 23.812cm 무게중심에서 FLANGE 상단 까지 떨어진 거리
∑(A) = Sum of Section Area (단면적) ∑(A)=208.81cm² 단면적 (빗금전체)
Ix = ∑(Ah²) + ∑(Ig)Ix =97150.07cm⁴X축 단면2차모멘트 (Moment of inertia)
Zx = Ix / Max(C1, C2) Zx =2630.08cm³X축 단면계수 (Section Modulus)
Zmax = Ix / Min(C1, C2) Zmax = 4079.88cm³X축 (최대) 단면계수
Rx = SQRT( Ix / A ) Rx = 21.57cm X축 회전반경
Ry = SQRT( Iy / A ) Ry = 5.16cm Y축 회전반경
Section Area(Shell 포함)Sarea = 208.81cm² Section Area(Shell 포함)
Ring 단면적 (Shell 제외)ARing = 193.16cm² Ring 단면적 (Shell 제외)
Ring 원주길이 Leng = 6.17mRing 길이(m) = 3.141592×(Di-C1)
Ring 단위중량 (kg/m), WTm = 151.63kg/m단위중량(kg/m)
Ring Weight, Shell(1) 제외 중량WT = 935.1kgRing 1 PCS 중량(kg)

매크로포함_SHI_SN2430_D12m_견적강도계산 (견적원가).xlsm - [PV4th SADDLES] Sheet 참고

Pressure Vessel Design Manulal (4th edition) / Table 4-27 Large diameter saddle supports
Vessel DIA.BASE PLATE LENGTHSADDLE HEIGHTBolt Hole Dia.INNER RIB PITCH BASE PLATE WidthBOLT PITCHSaddle BTM WidthSaddle Top WidthWear Plate Width Rib Plate 두께RIB 수량BOLT 수량Base Plate 두께Gusset Plate 두께 Wear Plate 두께Approx wt for 2 Saddles (kg)Saddle RIB Height(Center)
DIA(ft)DIA(mm)ABDEFGGB=F-50.8GTHJNntbtgtwwth=B-D/2
1442673937 2337 35 483 457 229 406 711 864 19 8825 19 19 3175203.2
1545724343 2540 35 533 457 229 406 711 864 19 8825 19 19 3629254
1648774648 2743 35 457 457 235 406 711 864 25 10829 22 22 4536304.8
1751824902 2896 41 483 533 273 483 787 940 25 10832 25 25 4990304.8
1854865258 3099 41 432 533 279 483 787 940 29 121235 29 25 5443355.6
2060965258 3353 41 432 533 279 483 787 940 29 121235 29 29 7031304.8
2267065563 3658 48 457 610 318 559 864 1016 32 121238 32 32 8618304.8
2473156121 3962 48 432 610 318 559 864 1016 32 141238 32 32 9979304.8
2679256477 4369 48 457 610 318 559 864 1016 35 141241 32 32 11793406.4
2885346985 4674 54 432 686 356 635 940 1092 35 161641 35 32 14061406.4
3091447823 4978 54 483 686 362 635 940 1092 38 161644 38 35 16783406.4
3297548331 5283 54 457 686 362 635 940 1092 38 181644 38 35 19958406.4
34103638788 5588 60 483 787 406 737 1041 1194 44 181651 44 35 24494406.4
36109739246 5842 60 457 787 406 737 1041 1194 44 201651 44 35 29937355.6
38115829754 6198 60 483 813 413 762 1067 1219 51 201657 51 38 36287406.4
401219210262 6502 67 508 864 451 813 1118 1270 51 202064 51 38 45359406.4
Notes: [SADDLE STANDARD DWG(pdf)]
　1. All dimensions are in inches unless noted otherwise
　2. All saddles in this size range must be fully designed. The dimensions shown are a starting place or to be used for estimating only!
　3. Assume that anchor bolts diameter is d - 0.125, where d is the diameter of the hole. Assume that slots for sliding saddle are 6 d long.
　4. N = Number of ribs
　5. n = Number of anchor bolts

매크로포함_SHI_SN2430_D12m_견적강도계산 (견적원가).xlsm - [PV4th SADDLES] Sheet 참고





시작시간 = [2024-12-05 09:28:44.0104]
종료시간 = [2024-12-05 09:28:44.0157]
HTML END!!!
